简介：

HT863是一款单声道D类音频功率放大器，在VDD = 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下，能连续输出10W功率；另外，如有AB类的需求，可定制满足。

HT863具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。

HT863还具有自动限温控制（TFB）功能，在高功率输出、高环境温度等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。

此外，HT863内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

优势特点：

• 可任意配置的限幅功能

  自由选择音频限制幅度，使输出音频信号限制在固定失真水平内

• 内置自动限温控制功能

• THD+N: 0.03%（VDD = 9.0V, RL = 4Ω+22uH, fIN = 1kHz, Po = 2.0W）

• 输出功率(fIN = 1kHz, THD+N = 10%)

  10W (VDD=9.0V, RL=4Ω+22uH)

  5.5W (VDD=9.0V, RL=8Ω+33uH)

• VDD供电范围：2.5V至10V

• 增益：25dB

• 免滤波器数字调制，直接驱动扬声器

• 保护功能：过流/过热/欠压异常保护功能

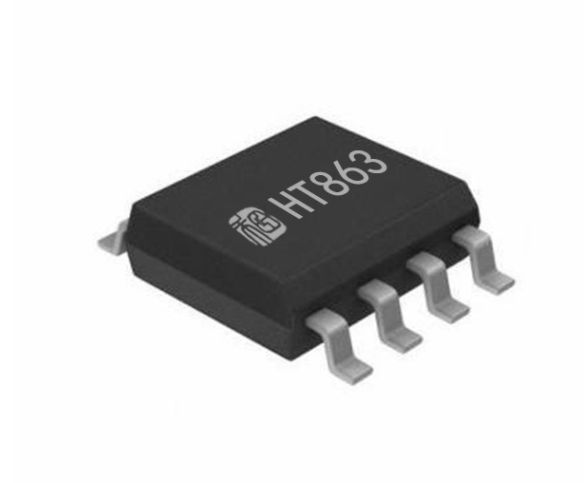

• 无铅无卤封装，SOP8L-PP

•

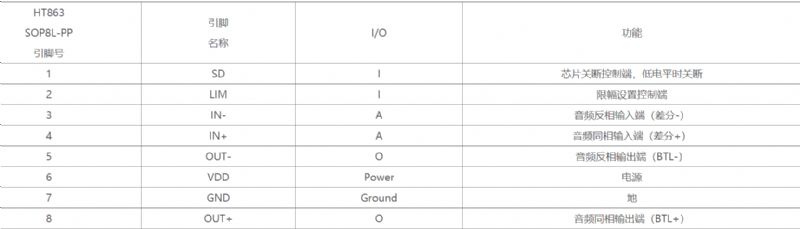

注1 I: 输入端   O: 输出端   A: 模拟端

应用领域：

• 蓝牙音箱

• 2.1声道小音箱

• iphone/ipod/ipod docking

• 平板电脑，笔记本电脑

• 小尺寸LCD电视/监视器

• 便携式音箱

• 扩音器

• 拉杆音箱

• 便携式游戏机

• MP4,

• MP4, 导航仪

• 小尺寸LCD电视/监视器
