1 安培锂电池充电集成电路 CN3162

概述：

CN3162是可以对单节可充电锂电池进行充电管理 的集成电路。该器件内部包括功率晶体管，应用 时不需要外部的电流检测电阻和阻流二极管等。 CN3162只需要极少的外围元器件，非常适合于便 携式应用的领域。热调制电路可以在器件的功耗 比较大或者环境温度比较高的时候将芯片温度控 制在安全范围内。内部固定的恒压充电电压为 4.2V，也可以通过一个外部的电阻调节。充电电 流通过一个外部电阻设置。当输入电源掉电时， CN3162自动进入低功耗的睡眠模式，此时电池的 电流消耗小于3微安。其它功能包括输入电压过低 锁存，自动再充电，电池温度监测以及充电状态/ 充电结束状态指示等功能。 CN3162采用散热增强型的8管脚小外形封装 (SOP8/PP)。

特点：

独立的单节锂电池充电管理集成电路

输入电压范围：3.8V 到 6V

片内功率晶体管

不需要外部阻流二极管和电流检测电阻

恒压充电电压 4.2V，也可通过一个外部电阻 向上调整

为了激活深度放电的电池和减小功耗，在电 池电压较低时采用小电流的预充电模式

可设置的持续恒流充电电流可达 1A

采用恒流/恒压/恒温模式充电，既可以使充 电电流最大化，又可以防止芯片过热

电源电压掉电时自动进入低功耗的睡眠模式

充电状态和充电结束状态指示输出

C/10充电结束检测

自动再充电

电池温度监测功能

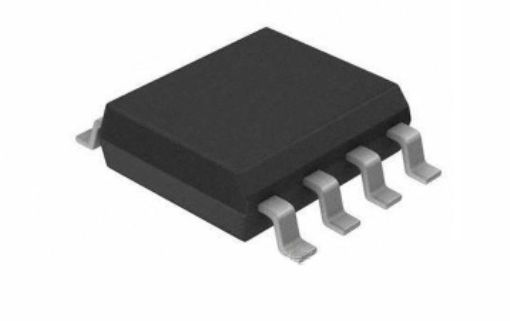

封装形式SOP8/PP

产品无铅，满足rohs，不含卤素

应用领域：  移动电话  移动电源  数码相机  便携式设备  各种充电器

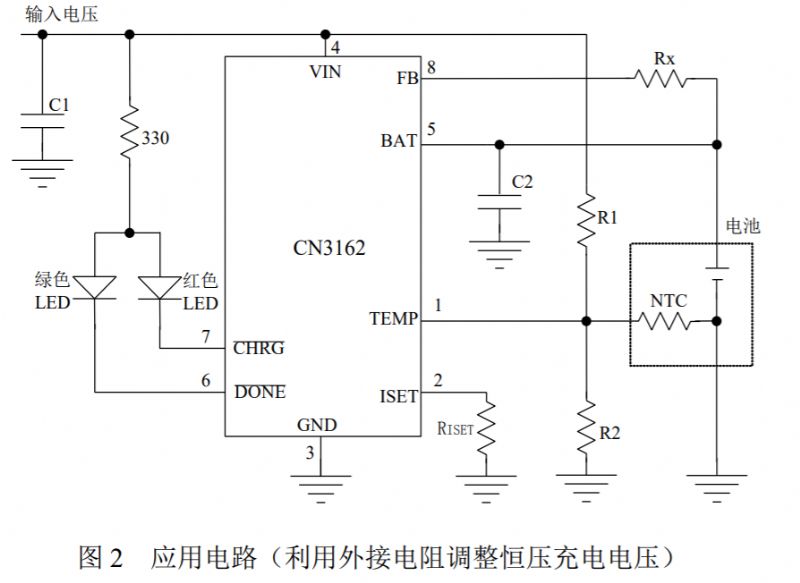

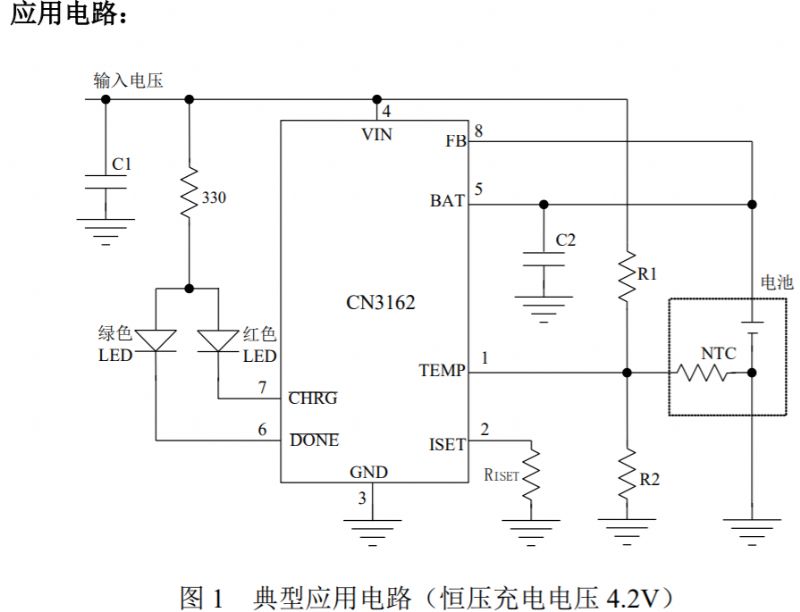

应用电路：
