CN3306  具有太阳能板 MPPT 功能的升压型多种电池充电集成电路

简介：CN3306是电流模式固定频率PWM升压型多种电 池充电管理集成电路。CN3306的输入电压范围 4.5V至32V，外围元器件少，应用简单灵活，可用 于锂电池，磷酸铁锂电池或钛酸锂电池的充电管 理。 CN3306 具有恒流和恒压充电模式，在恒流充电 模式，充电电流通过一个外部电阻设置；在恒压 充电模式，CN3306 的调制电压由外部电阻设置。 在恒压充电阶段，充电电流逐渐减小，当充电电 流降低到恒流充电电流的 16.6%时，充电结束。 在充电结束状态，如果电池电压下降到再充电阈 值时，自动开始新的充电周期。 其他功能包括芯片关断功能，电池端过压保护功 能，内置5V电压调制器和斜坡补偿等。 CN3306采用16管脚TSSOP封装。

优势特点：

PWM 升压模式充电管理

输入电压范围：4.5V 到 32V

充电电流自适应功能

具有太阳能板最大功率点跟踪功能，可用太 阳能板供电

开关频率：330kHz

高端电流检测

电流调制阈值：120 毫伏

每个周期电感电流限制功能

内部斜坡补偿功能

电池端过压保护

恒流、恒压充电模式

自动再充电

充电与结束状态指示

内部软启动电路

内置 5V 电压调制器

低关断电流

工作温度范围： －40℃ 至 85℃

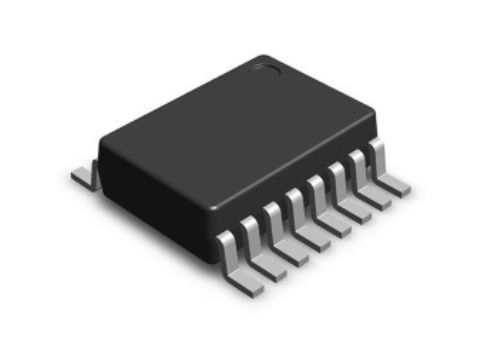

采用TSSOP-16封装

产品无铅，满足Rohs，不含卤素

应用领域：蓝牙应用  POS 机  笔记本电脑  移动电源  锂电池，磷酸铁锂电池或钛酸锂电池的充电 管理
