LT1819进口原装正品，尽在-宇集芯电子

LT1819CMS8#PBF

LT1819CMS8#TRPBF

LT1819CS8#PBF

LT1819CS8#TRPBF

LT1819IMS8#PBF

LT1819IMS8#TRPBF

LT1819IS8#PBF

LT1819IS8#TRPBF

LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的器件，LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的出色转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时，放大器可实现稳定的单位增益，而无需使用一个串联电阻器。对于一个 2VP-P 输出和数值为 2 的增益时，谐波失真在高达 5MHz 的频率条件下为 –85dBc。

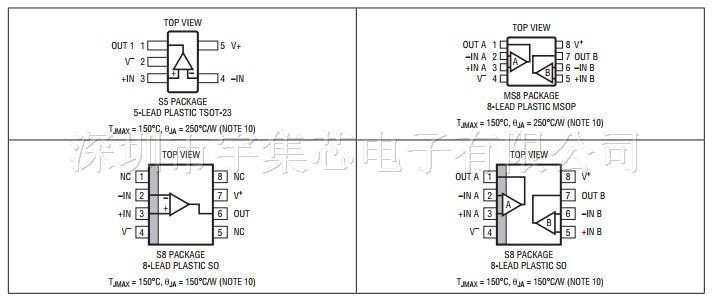

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装；LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。

应用

宽带放大器

缓冲器

有源滤波器

视频和 RF 放大

通信接收器

电缆驱动器

数据采集系统

特点

400MHz 增益带宽乘积

2500V/μs 转换速率

–85dBc 失真 (在 5MHz)

每个放大器的电源电流为 9mA

6nV/√Hz 输入噪声电压

稳定的单位增益

1.5mV 最大输入失调电压

8μA 最大输入偏置电流

800nA 最大输入失调电流

40mA 最小输出电流，VOUT = ±3V

±3.5V 最小输入 CMR，VS = ±5V

技术规格针对 ±5V、单 5V 电源而拟订

工作温度范围：–40oC 至 85oC

扁平 (高度仅 1mm) TSOT-23 (ThinSOT™) 封装
