AD8000是一款超高速、高性能、电流反馈型放大器。该放大器采用ADI公司专有超快速互补双极性(XFCB)工艺制造，可实现1.5 GHz的小信号带宽和4100 V/μs的压摆率。

20 MHz时的无杂散动态范围(SFDR)低至75 dBc，输入电压噪声为1.6 nV/√Hz。AD8000可以驱动100 mA以上的负载电流，失真极低。该放大器可以采用+5 V至±6 V电源供电。这些特性使它非常适合包括高速仪器仪表在内的各种应用。

AD8000的差分增益为0.02%，差分相位为0.01°，且0.1 dB平坦度为170 MHz。它具有出色的视频规格特性，确保哪怕要求最高的视频系统都具有优秀的保真度。

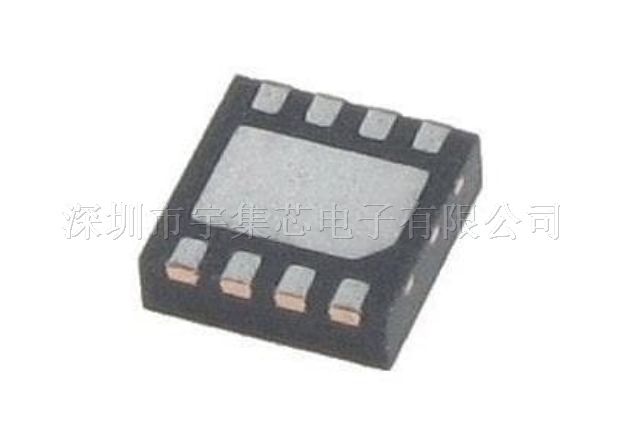

省电模式下，AD8000耗用的电源电流降至1.3 mA。该放大器采用小型8引脚LFCSP和8引脚SOIC两种封装。AD8000的额定工作温度范围为−40°C至+125°C扩展工业温度范围。AD8000的三通道版本(AD8003)正在开发中。

应用

专业视频设备

高速仪器仪表

视频开关

中频/射频增益级

CCD成像

特点

高速

-3 dB带宽：1500 MHz (G=+1)

全功率带宽：650 MHz（G=+2， VO=2 V峰峰值）

压摆率：4100 V/μs

0.1%建立时间：12 ns

出色的视频特性

0.1 dB平坦度：170 MHz

差分增益：0.02%

差分相位：0.01°

输出过驱恢复：22 ns

低噪声：1.6 nV/√Hz输入电压噪声

宽带宽范围内低失真

SFDR：75 dBc (20 MHz)

SFDR：62 dBc (50 MHz)

输入失调电压：1 mV（典型值）

高输出电流：100 mA

宽电源电压范围：4.5 V至12 V

电源电流：13.5 mA

掉电模式
