概述：

CN3704是PWM降压模式四节锂电池充电管理集成电路，独立对四节锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。CN3704具有恒流和恒压充电模式,非常适合锂电池的充电。在恒压充电模式，CN3704将电池电压调制在16.8V,精度为±1%；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度放电的锂电池，当电池电压低于11.2V时，CN3704用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到16V时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3704自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。CN3704采用16管脚TSSOP封装

特点：

	宽输入电压范围：7.5V 到 28V
	对四节锂电池完整的充电管理
	充电电流达5A
	PWM开关频率：300KHz
	恒压充电电压精度：±1%
	恒流充电电流由外部电阻设置
	对深度放电的电池进行涓流充电
	充电结束电流可由外部电阻设置
	电池温度监测功能
	自动再充电功能
	充电状态和充电结束状态指示
	软启动功能
	电池端过压保护
	工作环境温度：－40℃到＋85

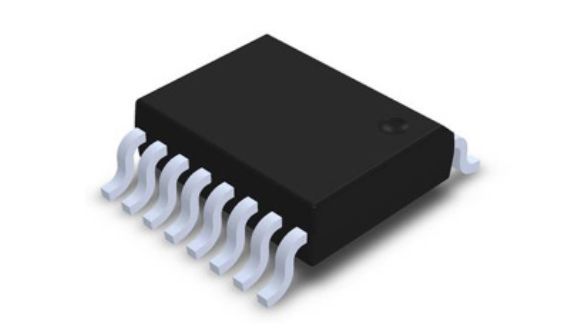

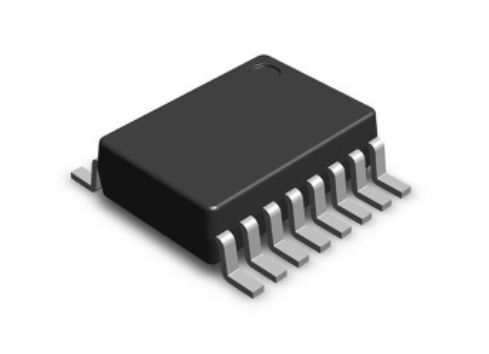

	采用16管脚TSSOP封装
	产品无铅，无卤素元素，满足RoHS

应用：笔记本电脑  备用电池应用便携式工业和医疗仪器   电动工具  独立电池充电器
