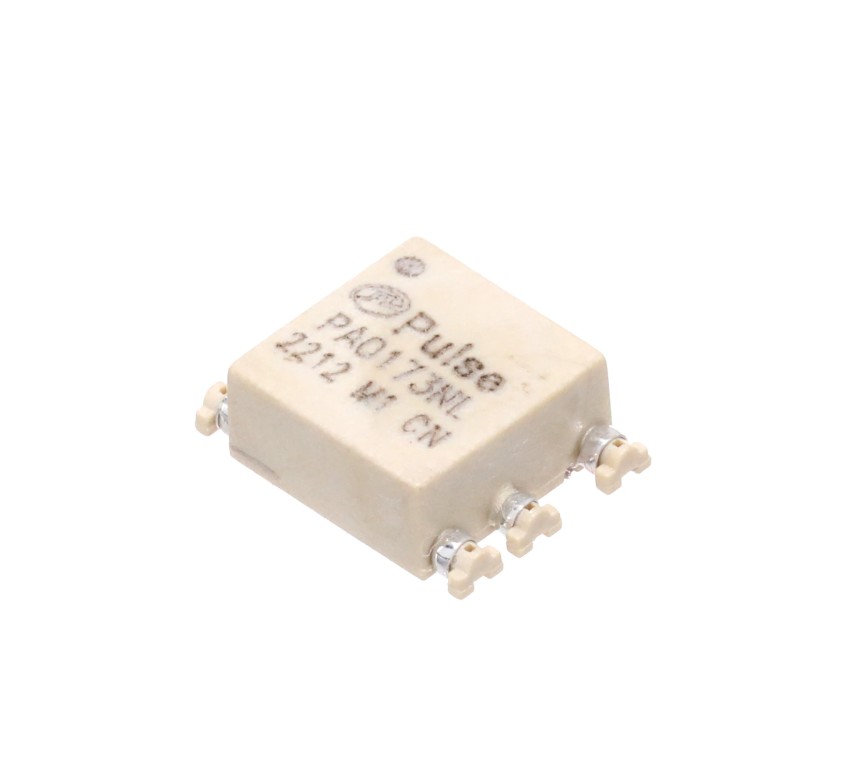

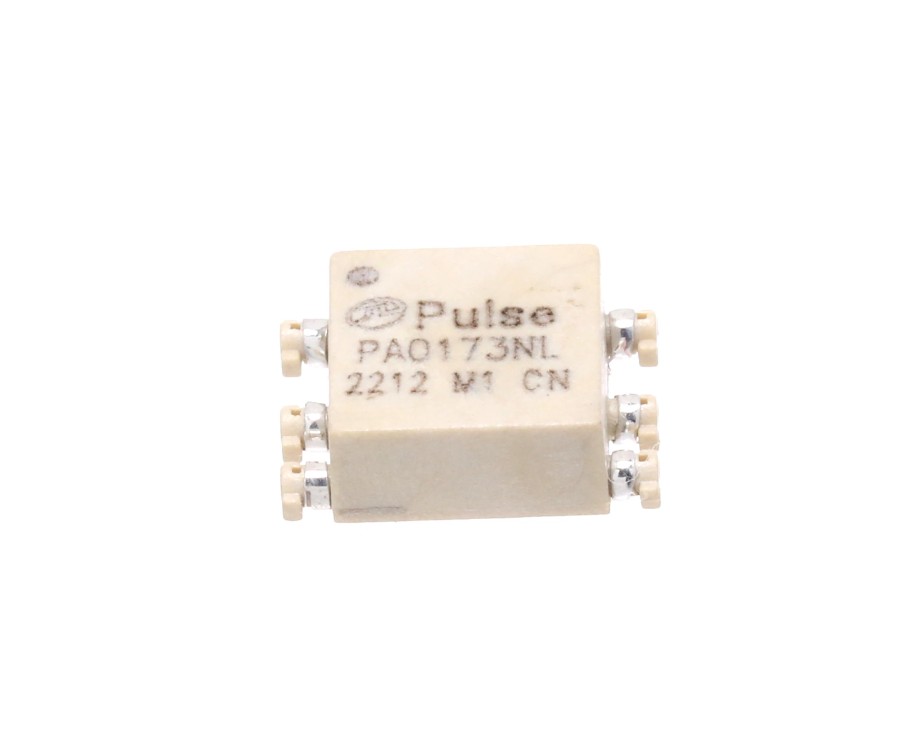

PA0173NLT 规格参数

最小工作温度 0 C

最大工作温度 + 70 C

电感 1.5 mH

绝缘电压 1500 Vrms

单位重量 570 mg

长 11.8 mm

宽 8.8mm

高 4.0mm

封装 SOP6

工作频率 50kHz

商品详情

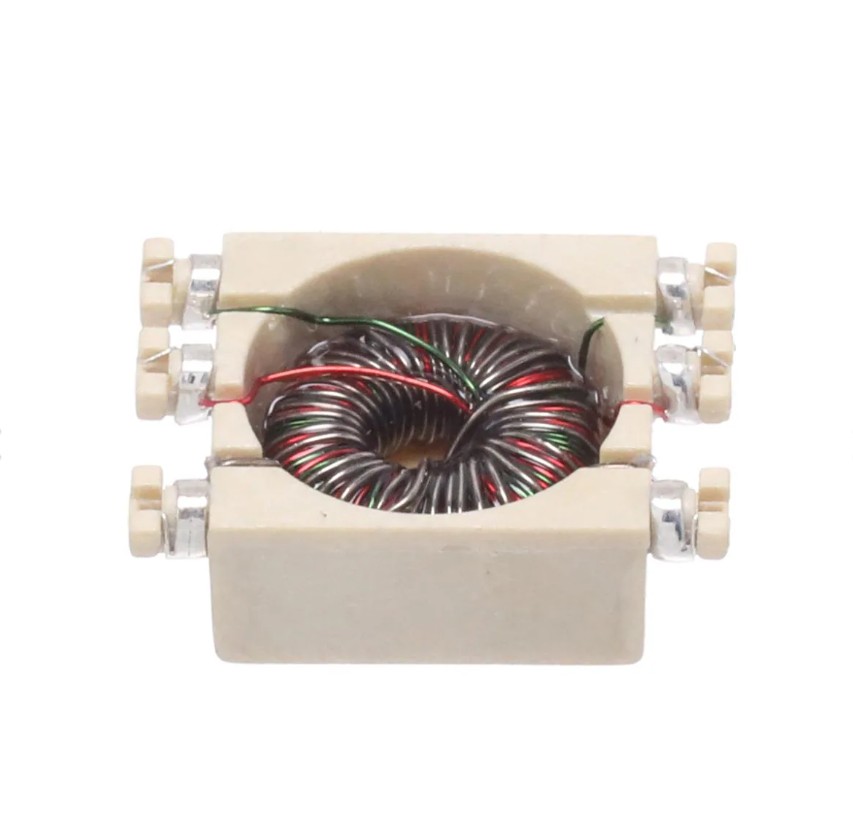

SMT栅极驱动变压器>1500VDC基本和功能绝缘

1500VDC隔离（380Vrms连续）基本绝缘（1.4mm爬电/间隙）和功能可用工作频率：50kHz及以上

1.当用于单极驱动应用时，最大伏特-微秒额定值将峰值磁通密度限制在2200高斯。对于双极驱动应用，可以接受两倍于该额定值的最大伏特秒数（即：2*（伏特*μ秒额定值）=（施加到初级的电压）*工作周期/频率=V*α/Freq_Hz=V*μ秒2。漏电感是在所有次级短路的情况下在初级端子处测量的。通过在零件号后添加“T”后缀（即P0544NL变为P0544NLT），可以订购可选的磁带和卷轴包装。Pulse符合行业标准磁带和卷轴规范EIA481.4。“NL”后缀表示符合RoHS标准的零件号。

部件的温度（环境温度加上温升）必须在规定的工作温度范围内。通过在初级和次级绕组之间施加基极电压，125°C/1000小时加速老化，确认了连续的隔离电压。

Functional Insulation PE-68386NL P0926NL P0544NL PA0264NL PA1323NL PA3493NL PA0173NL PA0185NL PA0184NL PA0297NL PA2777NL PA0510NL PA3493NL
