SJ-MOSFET具有开关速度块，更低导通电阻和更紧凑的尺寸等优势，可以降低物料和生产成本，降低器件温升。基于上面的特点电源工程师对SJ-MOSFET是一见钟情，但又因其浪涌能力偏低，使用时有众多疑虑。为让工程师更加清楚了解浪涌问题，打消使用中疑难点；本文总结了浪涌引起器件失效的原理和对应措施，并通过测试案例验证。

1-1 浪涌引起MOSFET 电流，电压应力超过额定值，导致失效

依据伏秒平衡定律，反激开关电源变压器电感

其中V_ON=V_in，D =脉冲占空比, r=0.3-0.5，f_sw是开关频率。I_L是电感电流。V_ON设计考虑一般是输入额定电压最大值，比如277Vac或者300Vac. 但是在浪涌脉冲测试时，由于母线电压突然升高，超过设计输入电压最高值1.2倍或者更多，变压器电感会迅速出现饱和。下图1中紫色电流在开关周期后阶段出现饱和迹象，MOSFET电流应力迅速上升达到7.32A。在正常开关周期，MOSFET I_DS=3A。器件在高电流、高电压应力发生雪崩，MOSFET失效，表现为短路，引起开关电源输入端保险丝，整流桥和驱动IC失效。

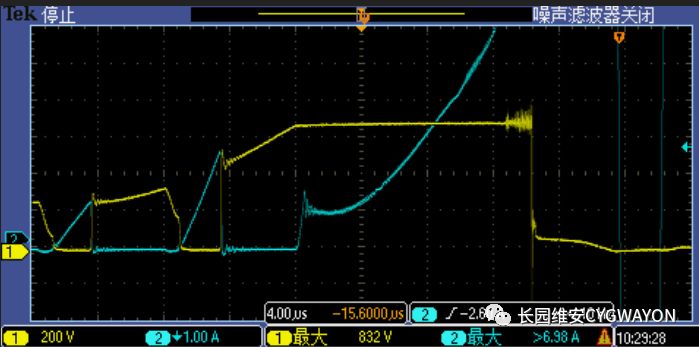

图1 浪涌测试紫色MOSFET I_DS黄色是V_DS

开关电源在浪涌测试时，由于前端浪涌吸收器件(压敏电阻等)规格参数偏小导致母线电压迅速爬升，进而导致MOSFET电压应力迅速超过额定电压1.1-1.2倍，MOSFET器件会迅速进入雪崩，I_DS电流瞬间变大，导致器件功耗急剧增加，巨大的功耗转换为温升超过芯片极限温度而引起失效。如图2所示，60W 单级PFC LED电源，1.5KV 差模浪涌测试失效波形。结合图3更准确说明此类问题，图3所示黄色曲线电压低于680V时，MOSFET处在关断状态，I_DS几乎等于0；一旦超过680V，I_DS电压迅速爬升，最终器件由于热量失控而导致失效。

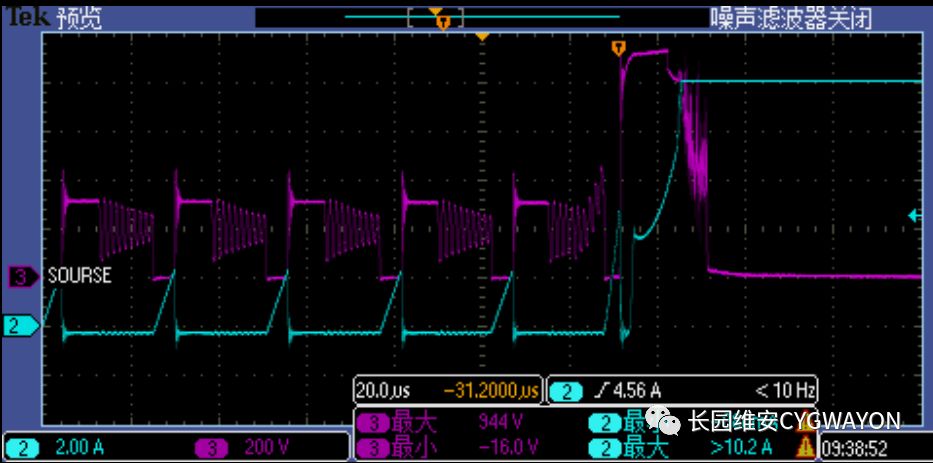

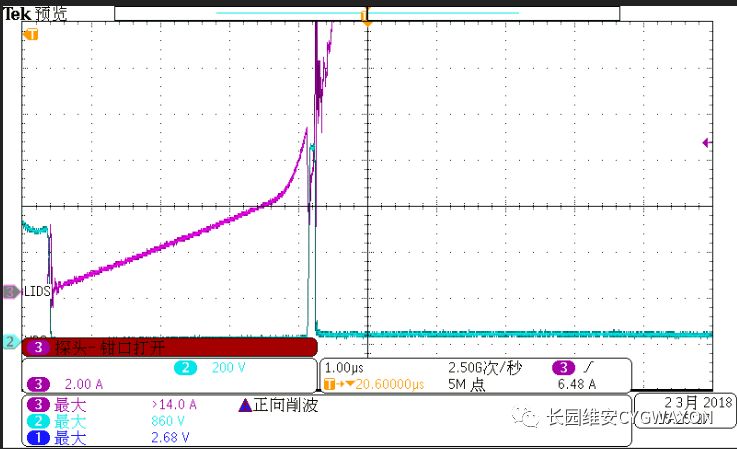

图2 浪涌测试紫色V_DS电压,蓝色是I_DS

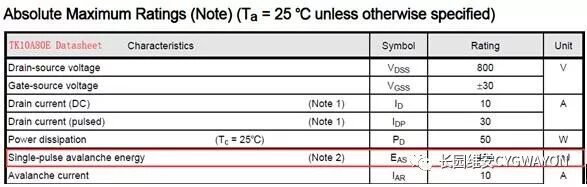

10A80E VD-MOSFET EAS=454mJ

图3 16N65A VD-MOSFETE_AS=1000mJ

黄色线是MOSFET V_DS电压，蓝色是I_DS

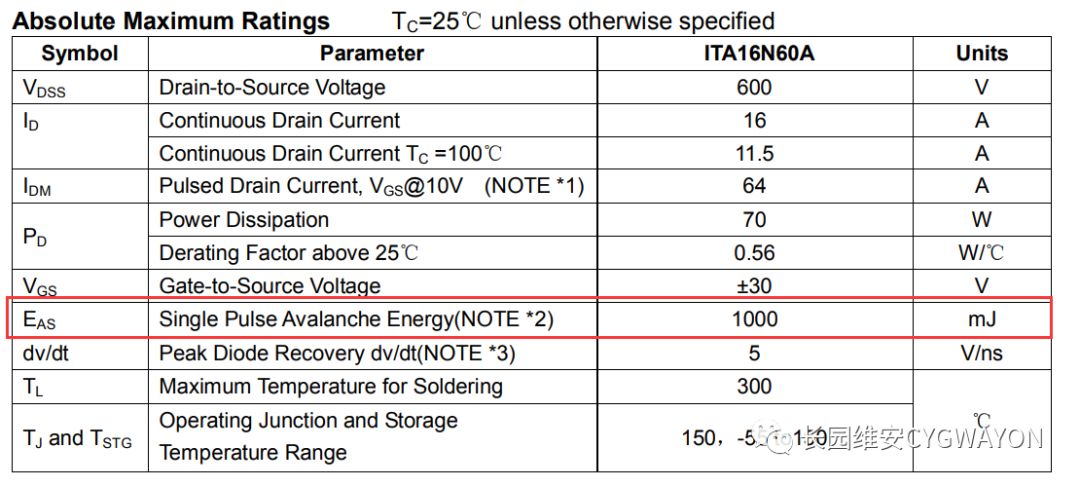

图4  16N65A 规格书极限参数 E_AS=1000mJ

针对上述两种原因引起的失效，有下面几条建议措施:

2-1限制功率器件电流峰值应力

针对MOSFET电流应力过高引起的失效，可以从降低器件电流应力入手。下面几条措施已经验证有效。另外也可选择雪崩电流I_AS高的器件，但成本有明显增加，同时选型有局限性。

2-1-1  选择可检测器件电流I_DS，能迅速关断MOSFET控制IC

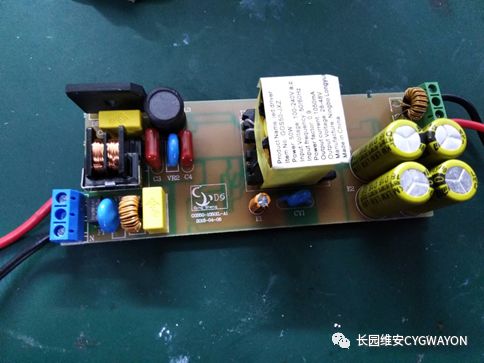

从大量的客户测试案例中我们发现以下几颗IC可以实现此功能，比如晶丰明源BP3319M,昂宝SN03A,仙童FAN7733A和航天民芯MT6620等。

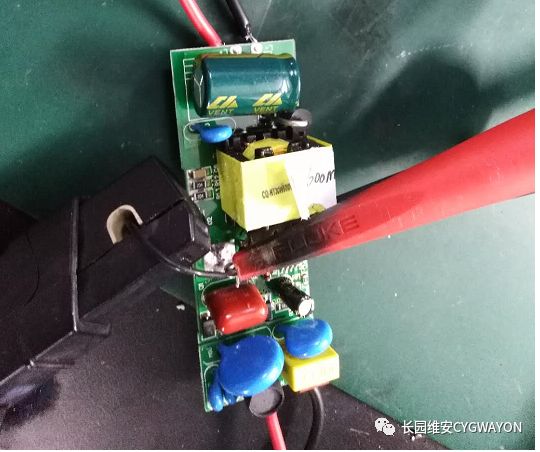

图5 18W LED电源

图6 共模电感+桥后07D561压敏+差模电感

从BP3319M规格书可以发现: CS电压引脚超过1V，该开关周期立即停止，保护功率器件、变压器和次级二极管。

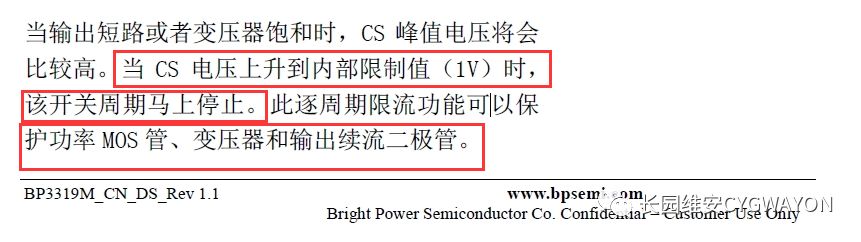

图7 BP3319M规格书截图

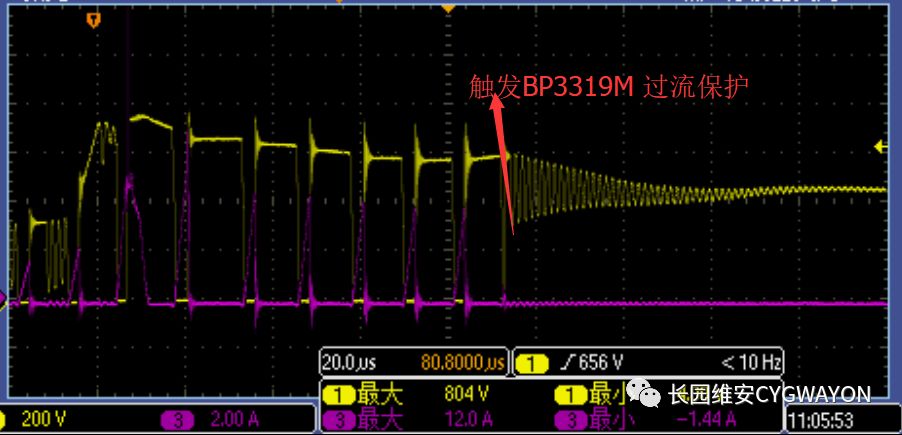

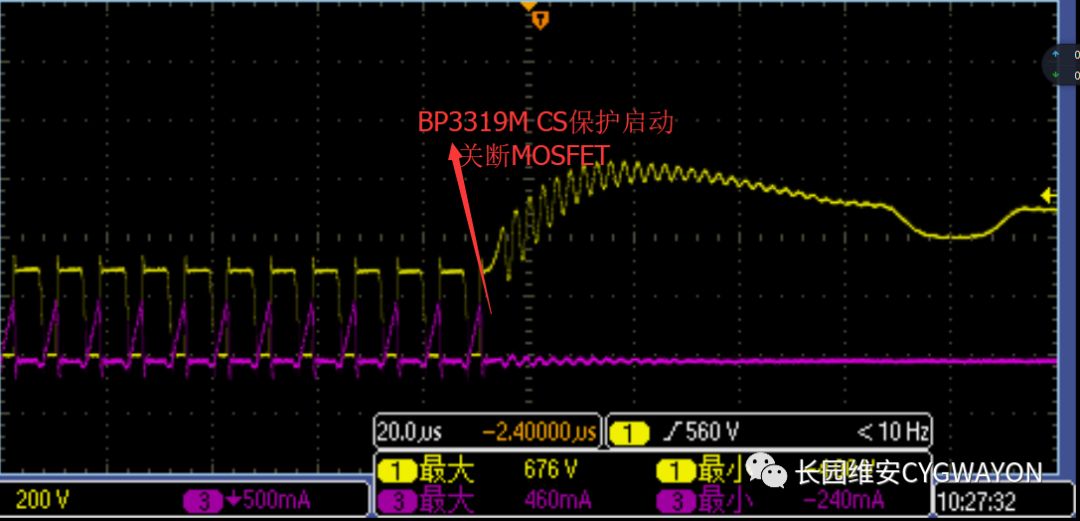

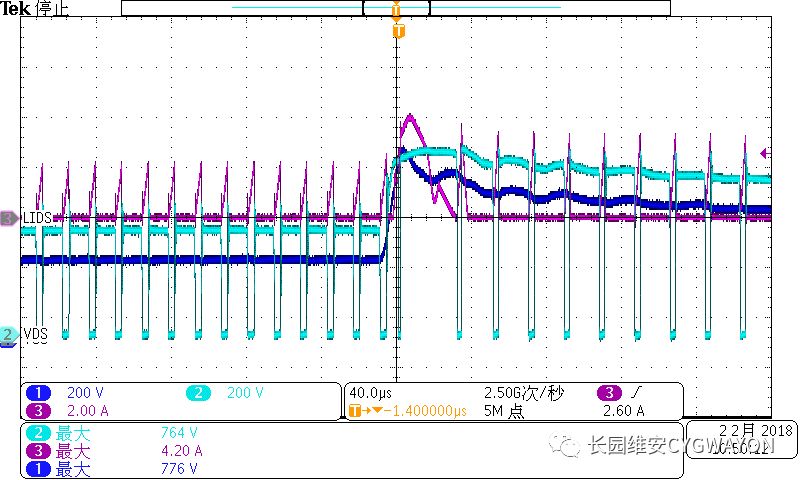

图8   1400V 差模浪涌测试波形，紫色是I_DS,黄色是V_DS

从图8测波形可知，8/20浪涌下降区间，MOSFET I_DS保证4A恒定，没有继续增加。提高器件的安全裕量。

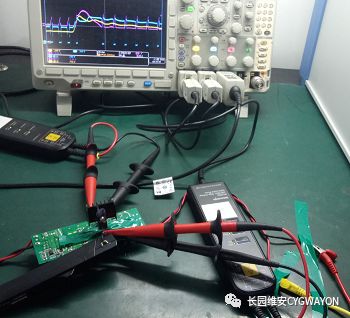

图9 43W 测试现场图示波器MDO3024

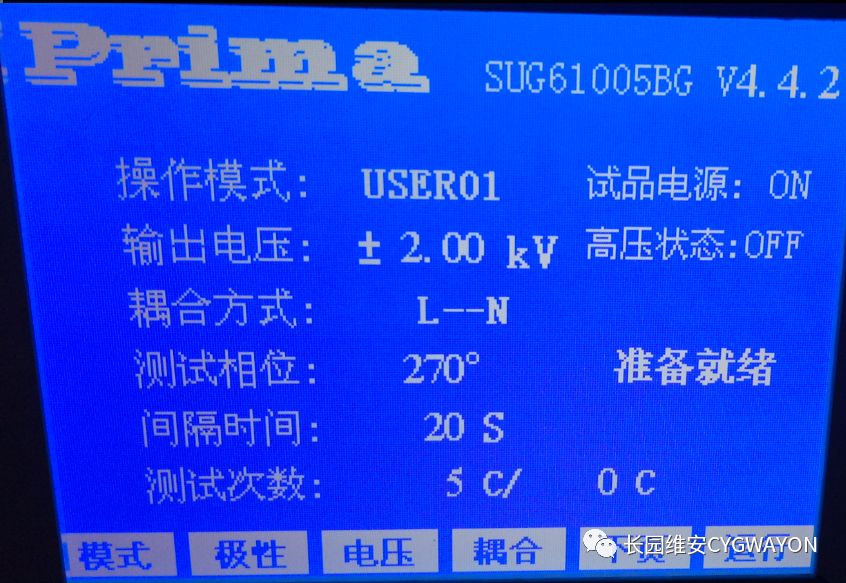

图11 浪涌参数设置SUG61005BG

图12 270°2KV 差模测试波形

紫色是IDS，浅蓝是VDS

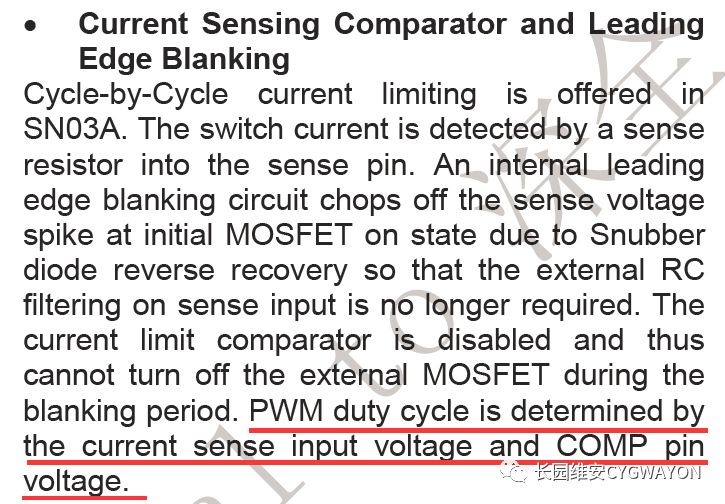

图13 SN03 限流功能表述

图13得出在使用SN03时，原边MOSFET PWM占空比由采样电阻和IC Comp引脚电压决定; 基于此功能实现MOS器件雪崩时I_DS≤4A。从上述的测试波形可以得出，控制IC的限流功能对提高电源浪涌耐压等级非常有效。

2-1-2  选高开关频率控制IC

由公式1 L=    得出I_L=     电感电流I_L和fsw成反比。实际测试波形图14，15也得到验证。可见提高开关频率可降低功率器件的电流应力。SJ-MOSFET具有开关速度块，高开关频率引起的开关损耗不会明显增加。这也是SJ-MOSFET的显著优势。

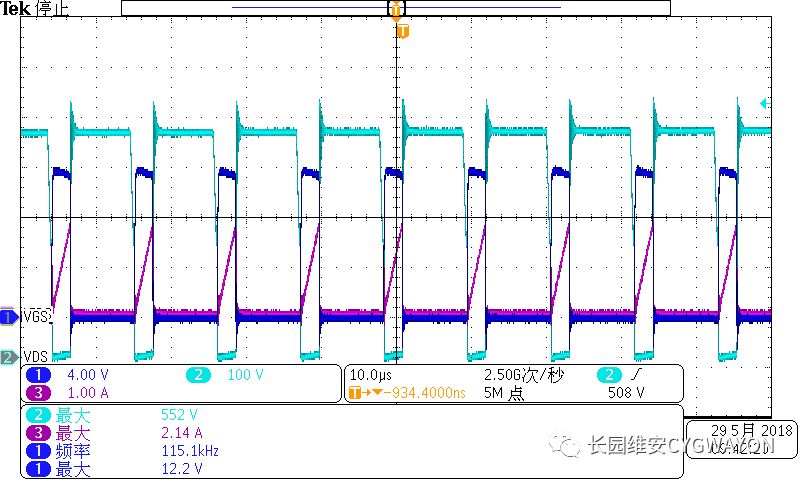

图14  36W LED FlybackFsw=115KHzI_{PK MOSFET}=2.14A

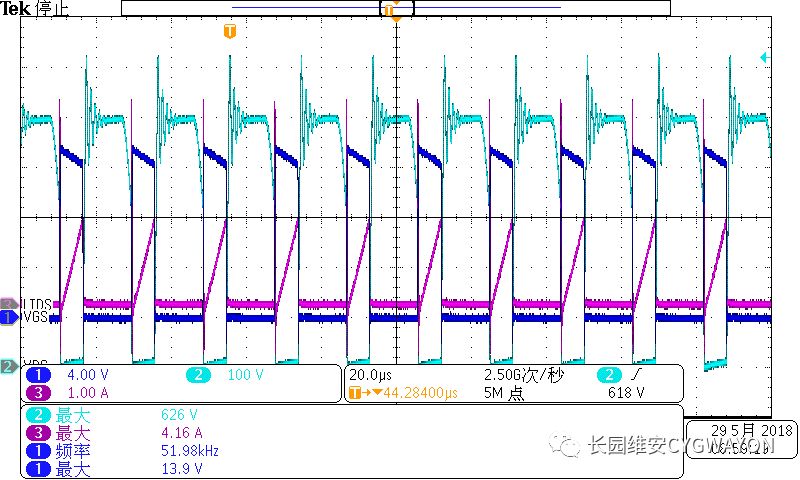

图15 36W LEDFlybackFsw=51KHzI_{PK MOSFET}=4.16A

图14 115KHz开关频率比图15 51KHz小2A。

图16  输出：50W/48V/1050mA

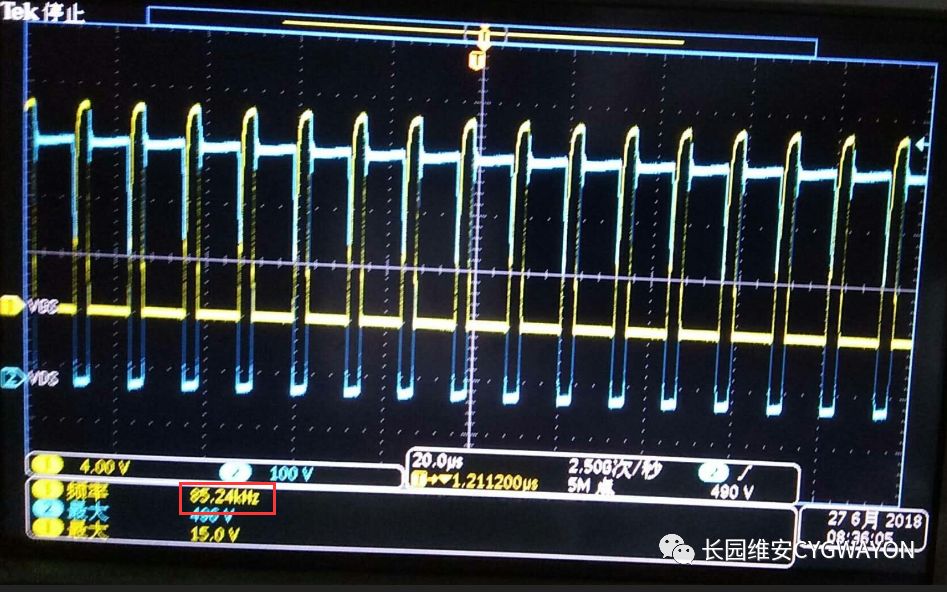

图17  f_sw= 85KHz

压敏电阻：10D471*2 0，90，180，270 标准测试±5次

标准：IEC61000-4-5WMO11N70C21KV差模测试数量5pcs测试OK。

图18 30W LED电源输出50V-0.6A

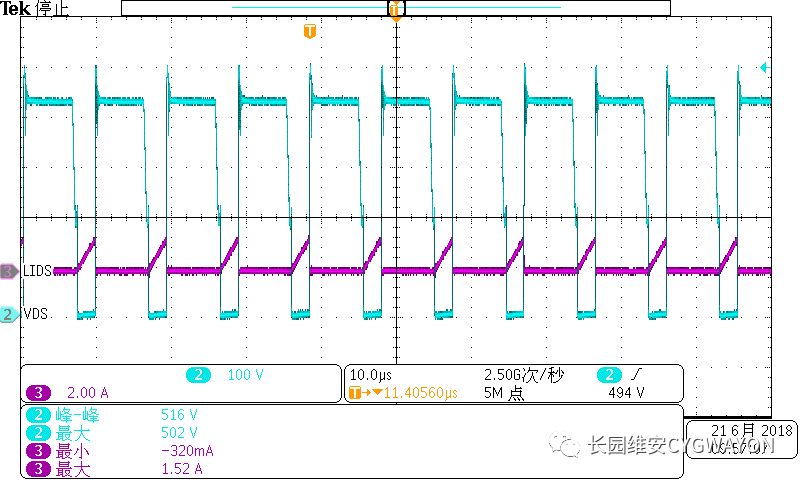

图19fsw=110KHz， I_DS=1.52A

压敏参数14D561K, 10D511WMO09N70C2 V_DS=502V

图19所示MOSFET IDS Peak Max=1.52A 。

2-1-3  选择700V,800V器件

高BV器件耐压在相同浪涌能量下，电流应力较小。下面通过实例说明。

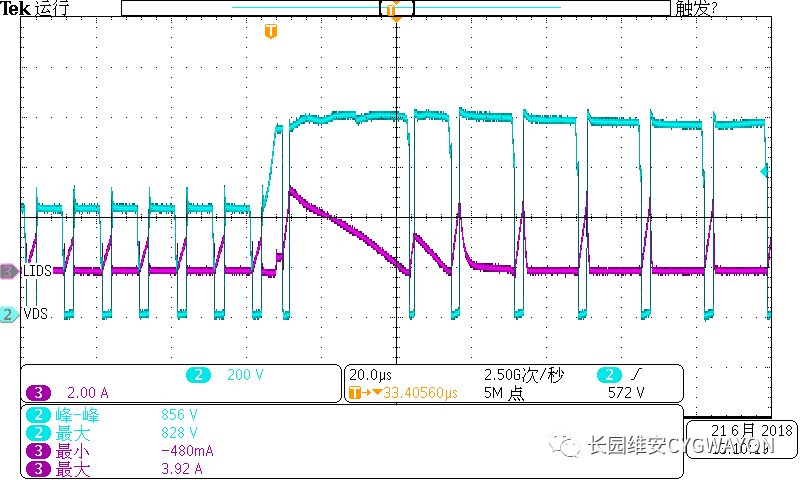

图20 270°  WMO09N70C2

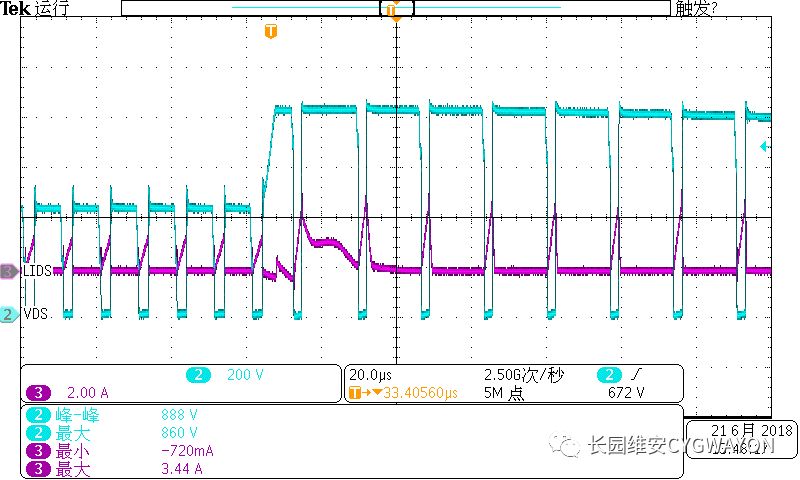

图21 270°  WMO10N80M3

I_DSmax=3.92A    V_DSmax=828V I_DSmax=3.44A      V_DSmax=860V

紫色通道3是MOSFET I_DS 蓝色通道2是V_DS紫色通道3是MOSFET I_DS 蓝色通道2是V_DS

图20，21可以看出，800V器件相比700V I_DS峰值较小。

2-2-1  压敏电阻参数选择

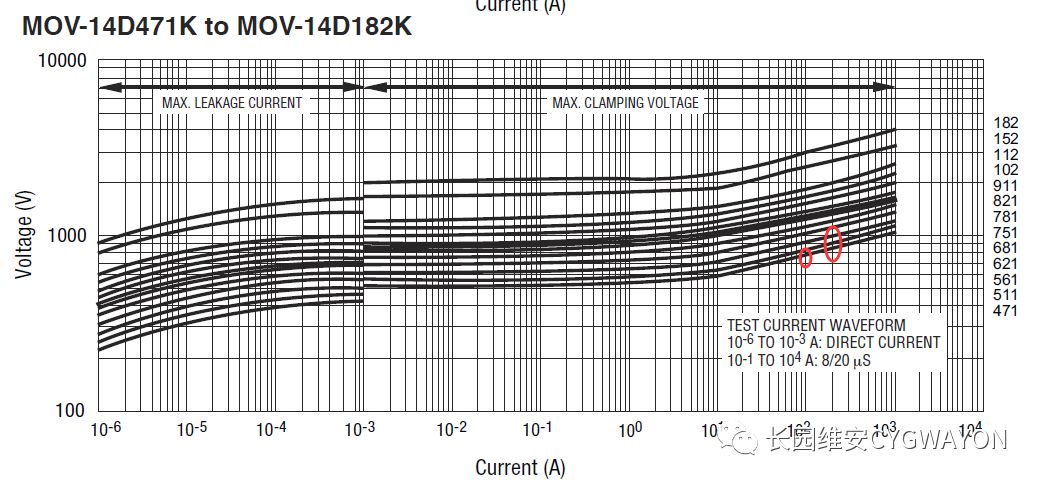

图22 MOV-14D471 100A 残压约800V， 200A 残压约900V

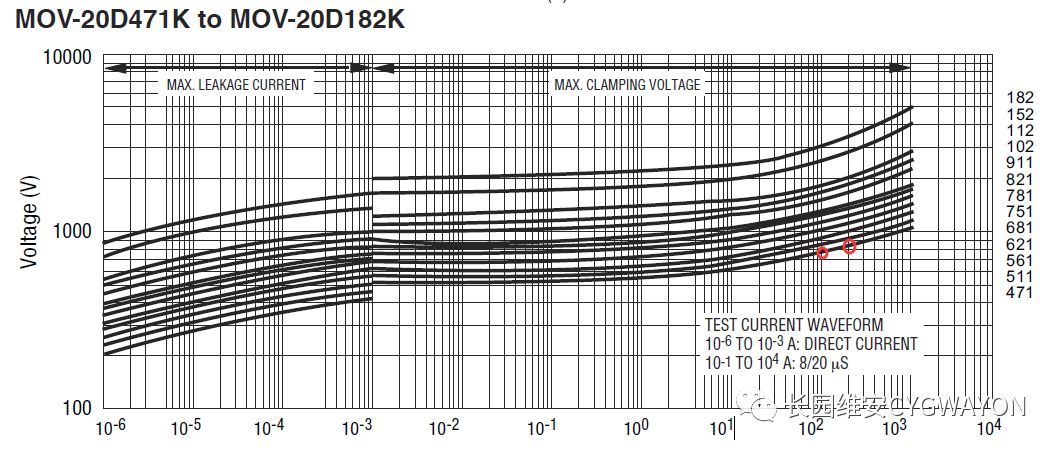

图23 MOV-20D471  100A 残压约750V， 200A 残压约850V

2-2-2   用功率电阻替换AC输入端保险丝

使用功率电阻可以限制浪涌电流，并且可降低母线残压。比如1KV/2Ω浪涌发生器，最大浪涌电流=500A，通过压敏电阻的分流；假设流入电源内部是100A，0.5Ω/2W电阻分压是50V.

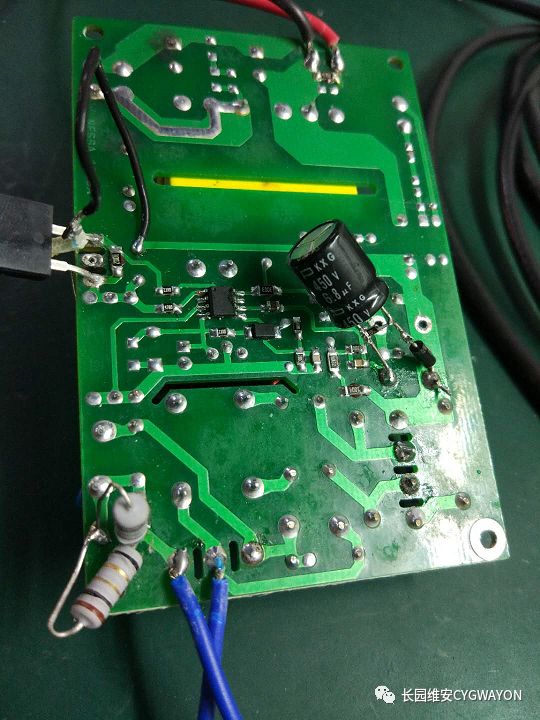

图24 60W LED 电源 AC使用功率电阻 1Ω/1W

浪涌等级较高时，浪涌电流峰值较高，功率电阻瞬间发热严重，可选择2W功率电阻使用。

2-2-3  母线并RCD浪涌吸收电路

并接如下图RCD器件可有效抑制浪涌残压、降低器件应力。同时也不影响电源功率因数。

图25 反激电源示意图

图26 RCD circuit ，R:750k+750kΩ，C: 6.8-10uF/450V，Diodes:1N4007

High EAS  ≠ Strong surge robustness;

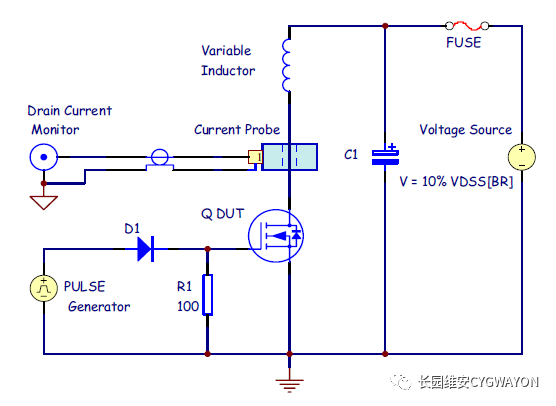

图27 EAS测试原理

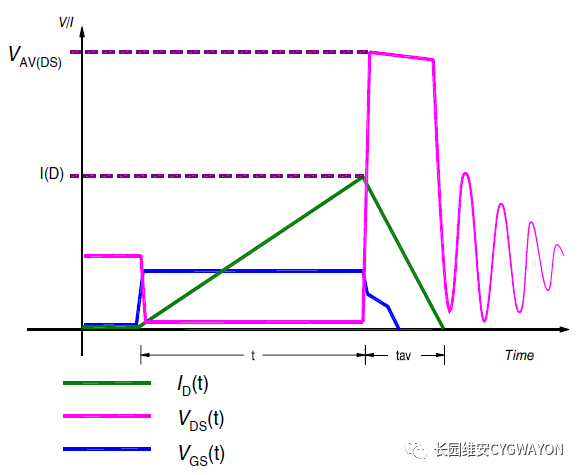

图28 EAS理论波形

E_AS=0.5*L*I_D²， E_AS高的测试电感可以得到比较大的E_AS数据;

在比较高的浪涌应力下, V_AV(DS),I_AS是关键参数; E_AS反而不是非常重要的参数。

规格书E_AS标注

图2，图4 高E_AS VD-MOSFET在浪涌测试同样存在失效。
