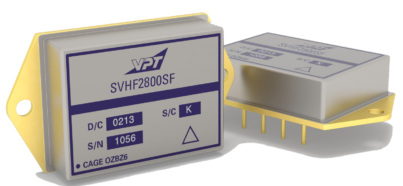

SVHF2800S 直流-直流转换器

SVHF282R5S

SVHF283R3S

SVHF2805S

SVHF285R2S

SVHF285R7S

SVHF2812S

SVHF2815S

VPT 的 SV 系列 DC-DC 转换器在为 LEO、MEO、GEO 和深空任务发射的系统中经过任务验证。这些现成的装置可帮助您快速启动系统。

将我们广泛的空间 DC-DC 转换器系列与 VPT 的空间负载点转换器相结合，以创建重量轻、效率极高的空间就绪电源系统。

SVHF DC-DC 转换器将 20W 功率封装在一个微型、轻便的外壳中，保证耐辐射，包括 ELDRS，可延长您的太空任务寿命。

特征：

2.5V、3.3V、5V、5.2V、5.7V、12V、15V 单输出

高达 20W 的输出功率

采用抗辐射磁隔离技术的容错设计——无光隔离器

符合 MIL-STD-704 的超宽 15V 至 50V 输入范围，瞬变至 80V 持续 1 秒

极薄（0.330 英寸）且重量轻（24/28 克）的全密封包装

-55°C 至 +125°C 的宽壳温操作，在整个温度范围内具有完整的性能

提供法兰和非法兰外壳样式

固定开关频率

合规性和认证：

适用于 DLA SMD# 5962-11218

MIL-PRF-38534 H 类元件评估组件标准

VPT 的内部传统 KL1 级可用

MIL-STD-704 输入电压要求

在 MIL-PRF-38534 H 级和 K 级以及通过 ISO9001 认证的制造工厂中制造

MIL-STD-883 军事和空间环境筛选

与DVMH28  EMI 滤波器一起使用时满足 MIL-STD-461 CG 传导发射要求

VPT 的辐射硬度保证 (RHA) 计划经 DLA 认证符合 MIL-PRF-38534 附录 G

空间级特征：

根据 MIL-PRF-38534、附录 G、P 级规定的 VPT 的 RHA 计划，特性和保证达到 60krads (Si)，有 2 倍余量

根据 VPT 的 RHA 计划，在 HDR（高剂量率）和 LDR（低剂量率 ELDRS）下表征和测试 TID（总电离剂量）

SEE 的特征是在 LET = 44 MeV/mg/cm 2以内没有破坏性事件， 包括 SEB、SEL、SEGR 和 SEFI。无脱落、停机、闭锁或烧坏

在可追溯的半导体批次的关键半导体元件零件级 (RLAT) 进行表征和测试

还对由 RLAT 期间评估的相同可追溯半导体批次生产的 SVFL 系列混合转换器进行了表征和测试

范围 状况 SVHF282R5S 单位

最小值 典型值 最大限度

输入

电压 连续

瞬态(1) 15 28 50

80 电压

输出

电压 满载 2.463 2.50 2.538 电压

输出

功率 输入电压：15-50V 0   8个 W

效率 Vin：28V，

满载 57 64   %

输入

纹波 满载，

20Hz 至 10MHz   25 80 移动应用程序

输出

纹波 满载，

20Hz 至 10MHz   10 40 毫伏峰值

负载

调节 空载到

满   20 50 毫伏

线路

调整 输入电压：16-40V   2个 20 毫伏
