SVRTR2800D DC-DC转换器

SVRTR2805D

SVRTR2807D

SVRTR2812D

SVRTR2815D

一级代理 保证进口原装现货/订货 尽在-宇集芯电子 手机微信同步13430772257肖先生

VPT 的 SVR 系列 DC-DC 转换器为您的下一个 LEO、MEO、GEO、深空和发射计划提供合格的电源解决方案。这些模块经严格抗辐射，符合 DLA SMD 上的 MIL-PRF-38534 K 类标准，并且专为符合 TOR 标准而设计，可帮助您快速启动系统。

将我们广泛的空间 DC-DC 转换器系列与 VPT 的空间负载点转换器和空间 EMI 滤波器相结合，以创建重量轻、效率极高、符合空间要求的分布式电源系统。

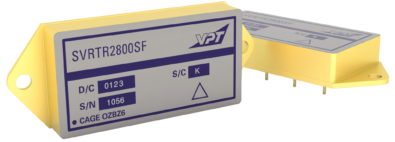

SVRTR 系列 DC-DC 转换器采用小型密封封装提供 40W 的功率，保证抗辐射（包括 ELDRS），而且它专为航空航天 TOR 合规性而设计，可延长您的太空任务寿命。

特征：

在 DLA SMD #5962R13210

±5、±12 和 ±15 V 双输出

高达 40W 的输出功率

抗辐射磁反馈电路：不使用光隔离器

18 至 40 V 的宽输入电压范围

高输入瞬态电压：50 V 持续 1 秒

极低的输出噪音

保护功能：短路/限流、欠压锁定

在 -55°C 至 +125°C 军用温度范围内具有完整性能

提供法兰和非法兰外壳样式

固定开关频率为 525 kHz

密封混合技术

合规性和认证：

设计和制造符合 MIL-HDBK-1547 / 航空航天 TOR 降额

可提供符合 MIL-HDBK-1547 / 航空航天 TOR 组件级元件评估

符合 MIL-PRF-38534 H 类和 K 类标准

根据 MIL-STD-883 100% 测试，参考 MIL-PRF-38534

ISO-9001

与 VPT EMI 滤波器一起使用时符合 MIL-STD-461 修订版 C – G EMC 要求

空间级特征：

TID 性能达 100 krad(si)，适用于 ELDRS

SEE 的特性为 85 MeV/mg/cm 2， 没有掉落、关闭、闭锁或烧毁

通过使用硬化半导体元件、对非硬化元件进行 RLAT 测试和分析来保证性能

在组件级别和 SVRTR 系列混合转换器级别执行表征

根据 MIL-PRF-38534，附录 G，R 级，根据 VPT 的 DLA 批准的 RHA 计划执行所有表征

提供最坏情况分析、压力、辐射和可靠性报告

范围 状况 SVRTR2805D 单位

最小值 典型值 最大限度

输入电压 连续

瞬态(1) 18 28 40

50

电压

输出电压(2) 满载，+Vo

-Vo 4.925

4.875

5

5 5.075

5.125 电压

输出功率(3) Vin：15-50V，总计 0   30

W

效率 Vin：28V，满载 73 78   %

输入纹波 满载，20Hz 至 10MHz   40 80 移动应用程序

输出纹波 满载，20Hz 至 10MHz   15 50

毫伏峰值

负载调整率(2) 空载至满载，+Vo

-Vo   3

10 50

200 毫伏

线路调整 Vin：18 至 40V，+Vo

-Vo   1

20 20

200 毫伏

交叉监管 +负载 60%，-负载 40%

+负载 40%，-负载 60%   115 400 毫伏

(1) 瞬态时间可达 1 秒。
