SVRHF2800D DC-DC转换器

公司名称:
深圳市宇集芯电子有限公司
订货量:
(个):>=1
发货地点:
广东省/深圳市/福田区
产品类别:
eof
更新时间:
2023-5-22

商品详情

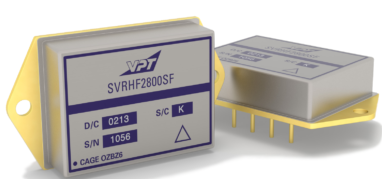

SVRHF2800D DC-DC转换器



SVRHF2805D

SVRHF2812D

SVRHF2815D


保证进口原装现货/订货 尽在-宇集芯电子 手机微信同步13430772257肖先生


VPT SVR 系列 DC-DC 转换器为您的下一个 LEOMEOGEO、深空和发射计划提供合格的电源解决方案。这些模块抗辐射,符合 MIL-PRF-38534 K 类标准,并且专为符合 TOR 标准而设计,可帮助您快速启动系统。

将我们广泛的空间 DC-DC 转换器系列与 VPT 的空间负载点转换器和空间 EMI 滤波器相结合,以创建重量轻、效率极高、符合空间要求的分布式电源系统。




SVRHF DC-DC 转换器将 15W 功率封装在一个微型、轻便的外壳中,保证抗辐射(包括 ELDRS),而且它专为航空航天 TOR 合规性而设计,可延长您的太空任务寿命。

特征:

±5、±12 和 ±15 V 双输出

高达 20W 的输出功率

抗辐射磁反馈电路:不使用光隔离器

18 40 V 的宽输入电压范围

高输入瞬态电压:50 V 持续 1

极低的输出噪音

保护功能:短路/限流、欠压锁定

-55°C +125°C 军用温度范围内全面运行

提供法兰和非法兰外壳样式

固定开关频率为 450 kHz

密封混合技术

合规性和认证:

设计和制造符合 MIL-HDBK-1547 / 航空航天 TOR

可提供符合 MIL-HDBK-1547 / 航空航天 TOR 组件级元件评估

符合 MIL-PRF-38534 H 类和 K 类标准

根据 MIL-STD-883 100% 测试,参考 MIL-PRF-38534

ISO-9001

VPT EMI 滤波器一起使用时符合 MIL-STD-461 修订版 C G EMC 要求

DLA 发布了 SMD #5962R13232

空间级特征:

TID 性能达 100 krad(si),适用于 ELDRS

SEE 的特性为 85 MeV/mg/cm 2,没有掉落、关闭、闭锁或烧毁

通过使用硬化半导体元件、对非硬化元件进行 RLAT 测试和分析来保证性能

在组件级别和 SVRHF 系列混合转换器级别执行表征

根据 MIL-PRF-38534,附录 GR 级,根据 VPT DLA 批准的 RHA 计划执行所有表征

提供最坏情况分析、压力、辐射和可靠性报告




范围 状况 SVRHF2805D 单位

最小值 典型值 最大限度

输入

电压 连续

瞬态(1) 18 28 40

50 电压

输出

电压 满载

+Vout

-Vout 4.925

4.75 5

5 5.075

5.25 电压

输出

功率 输入电压:15-50V 0   15 W

效率 Vin28V

满载 72 79   %

输入

纹波 满载,

20Hz 10MHz   55 100 移动应用程序

输出

纹波 满载,

20Hz 10MHz   150 180 毫伏峰值

负载

调节 +Vout,空载到满载

-Vout,空载到满载   2

12 30

100 毫伏

线路

调整 +VoutVin18-40V

-VoutVin18-40V   1

15 10

100 毫伏

(1) 瞬态时间可达 1 秒。
