ADA4950-1/ADA4950-2是ADA4932-1/ADA4932-2的增益可选版本，具有片上反馈和增益电阻。作为单端至差分或差分至差分放大器，这款器件是驱动高性能ADC的理想之选。用户可以通过内部共模反馈回路来调节输出共模电压，从而实现ADA4950-x输出与ADC输入的匹配。内部反馈回路还具有卓越的输出平衡性能以及抑制偶次谐波失真的功能。

采用与外部相连的内部反馈网络来设置放大器的闭环增益，即可轻松实现1、2和3倍的差分增益配置。

ADA4950-1/ADA4950-2采用ADI公司专有的硅锗(SiGe)互补双极性工艺制造，这种制造工艺使得这些器件能够在低功耗下实现低失真和低噪声。ADA4950-x的偏置低和动态性能极佳，非常适合用于各种数据采集和信号处理应用。

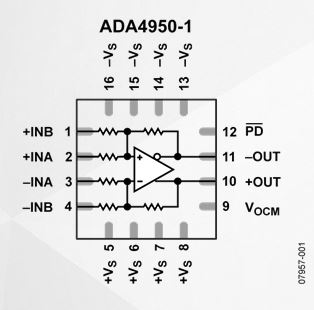

ADA4950-x采用3mm×3mm 16引脚的无铅LFCSP封装(ADA4950-1，单路)，或者4 mm×4 mm 24引脚的无铅LFCSP封装(ADA4950-2，双路)。引脚分布已经过优化，以便于进行PCB布局，并较大限度地降低失真。ADA4950-1/ADA4950-2的额定工作温度范围均为?40℃至+105℃；都采用+3 V至±5 V电源供电。

应用

ADC驱动器

单端至差分转换器

中频(IF)和基带增益模块

差分缓冲器

线路驱动器

高性能，低功耗

高速

-3 dB增益带宽为750 MHz，G = 1

0.1 dB增益平坦度为210 MHz，VOUT, dm = 2 V p-p，RL, dm = 200 Ω

压摆率：2900 V/μs，25%至75%

快速建立时间(稳定度0.1%)：9 ns

低功耗：9.5 mA/放大器

低谐波失真

108 dB SFDR @ 10 MHz

98 dB SFDR @ 20 MHz

低输出电压噪声：9.2 nV/√Hz，G = 1，RTO

输入偏置电压：±0.2 mV(典型值)

可选差分增益：1、2和3

差分至差分或单端至差分转换

输出共模电压可调

输入共模范围能降低1个VBE

宽电源范围：+3 V至±5 V

采用16引脚和24引脚LFCSP封装
